Digiscan

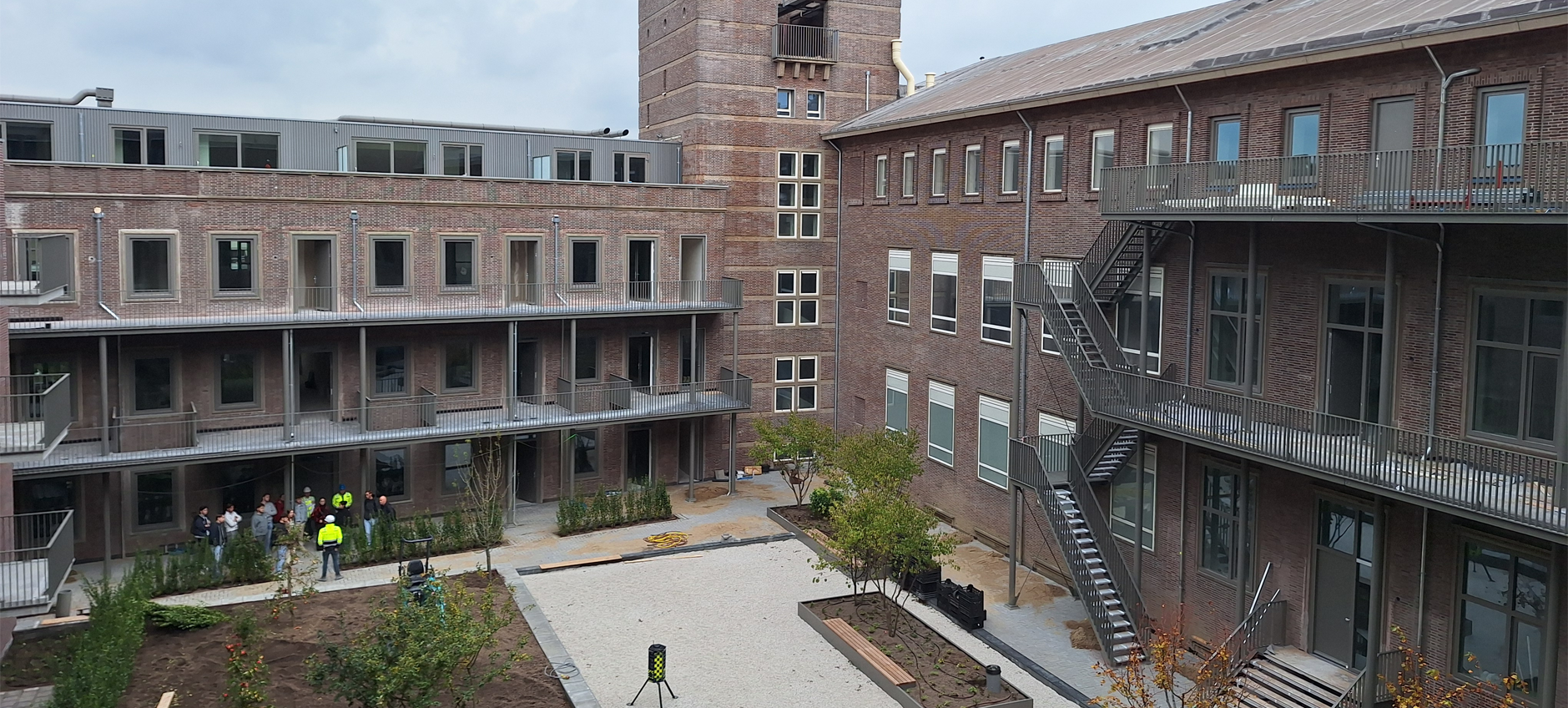

Bestaande objecten kunnen in kaart worden gebracht met Digiscan. Deze toepassing leent zich voor renovatieprojecten of om een as built model te creëren.

Trimble X9 scanner

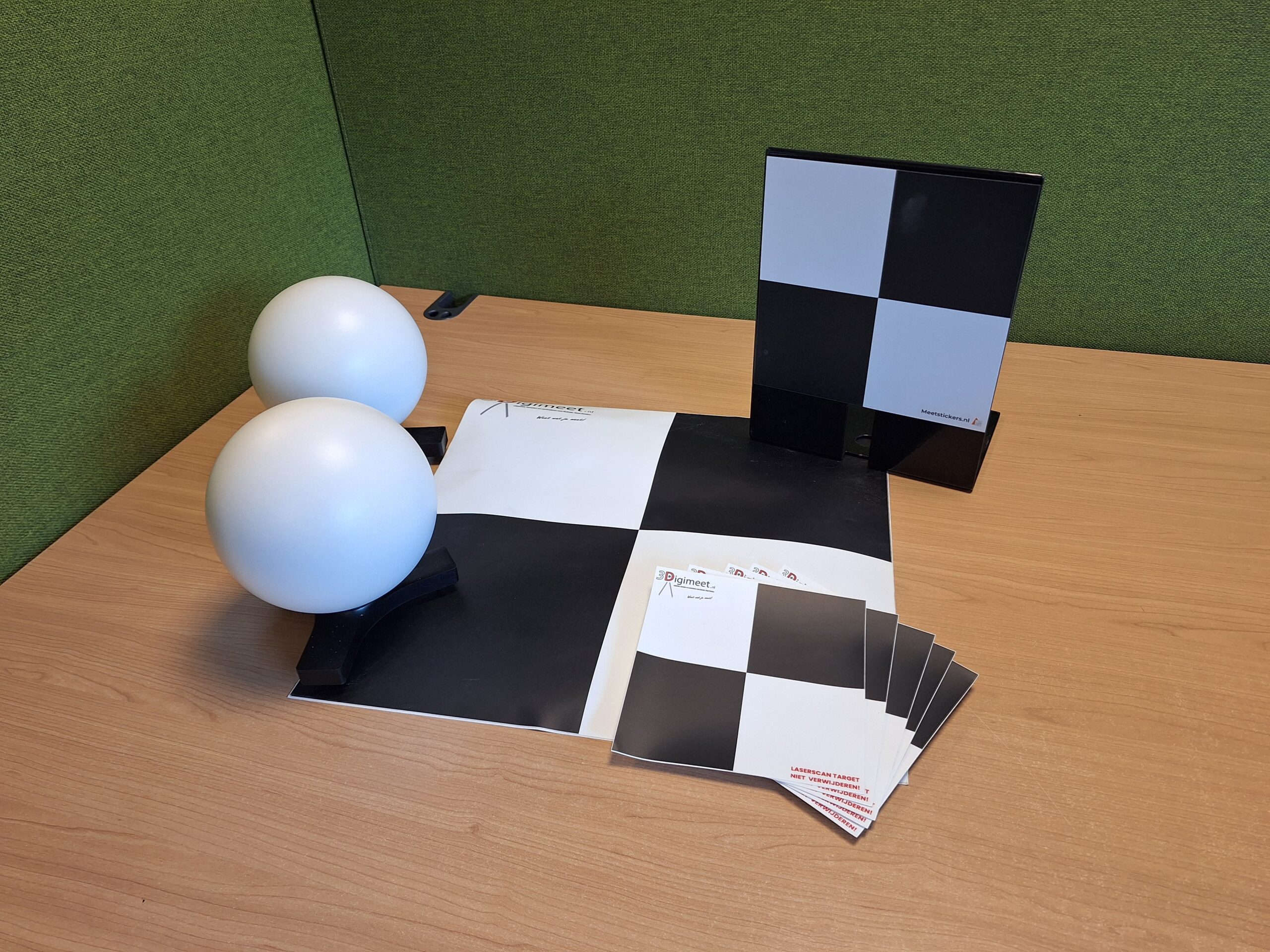

Met behulp van onze Trimble X9 scanner wordt een bestaande constructie door middel van lidar in kaart gebracht. Er worden referentiepunten in de vorm van Checkerboard targets geplaatst. Hierna wordt het hele gebouw gescand en zijn onderdelen zoals constructie, gevels, vloeren, wanden enzovoort in beeld gebracht. De scanner registreert miljoenen puntjes en brengt deze samen in een puntenwolk (point cloud). De scan is tevens in het veld direct zichtbaar op de bijbehorende tablet. Deze puntenwolk kan in een 3D tekenprogramma als onderlegger worden gebruikt om o.a. het staal te modelleren. Elk onderdeel kan, van achter de computer, nauwkeurig gemeten worden. Vanaf hier kan dan de engineering starten.

De werkvoorbereiding kan deze scan toevoegen aan de 3D modellen, waardoor clashes gedetecteerd kunnen worden en in een vroeg stadium aangepakt kunnen worden. Ook kan het model passend in de werkelijkheid gemodelleerd worden. Alle partners binnen het bouwteam kunnen meeliften op het gebruik van deze puntenwolk, wat bijdraagt aan de optimalisatie van het gehele bouwproces.
